中空油压四爪卡盘OPF212A2-8


  • 品牌:千岛
  • 型号:OPF212A2-8
  • 商品介绍
  • 规格参数
  • 包装参数
  • 商品图集
规格参数
品牌 CHANDOX/台湾千岛
类别 卡盘
产品类型 四爪卡盘
系列 中空油压卡盘
主轴头号 A2-8

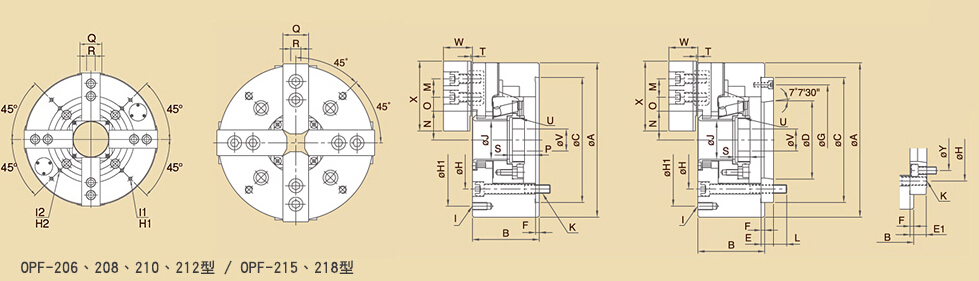

卡盘直径(mm):A 304
通孔直径(mm) 91
盘体厚度(mm):B 110
爪行程(mm) 10.6
连接螺丝中心距(mm):C 220
直至口直径(mm):D 139.719
法兰盘厚度(mm):E 18
直至口深度(mm):F 6
法兰螺丝中心距(mm):G 190
前穿孔螺丝中心距(mm):H 171.4
螺丝孔中心距(mm):H1 250
螺丝尺寸:I1 4-M12*1.75P
内孔直径(mm):J 91
螺丝尺寸:K 4-M16*2P
螺纹长度(mm):L 25
螺丝孔距(mm):M 30

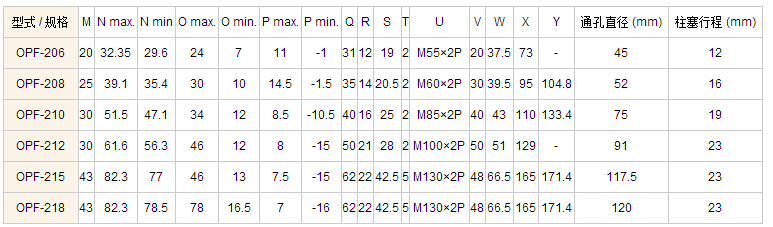

Nmax(mm) 61.6
Nmin(mm) 56.3
Omax(mm) 46
Omin(mm) 12
Pmax(mm) 8
Pmin(mm) -15
Q(mm) 50
R尺寸(mm) 21
S(mm) 28
T(mm) 2
U(mm) M100*2P
V(mm) 50
W(mm) 51
X(mm) 129

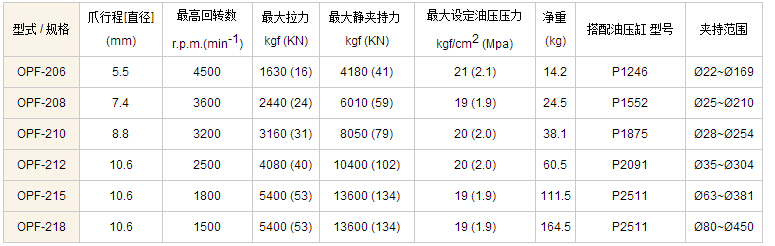

柱塞行程(mm) 23
最高转速(rpm) 2500
最大拉力(KN) 40
最大夹持力(N) 102000
最大油压力(KN) 20
搭配油缸型号 P2091
夹持范围(mm) 35-304
净重(kg) 60.5
包装参数
长度(mm) 400
宽度(mm) 400
高度(mm) 210
重量(kg) 65.0
