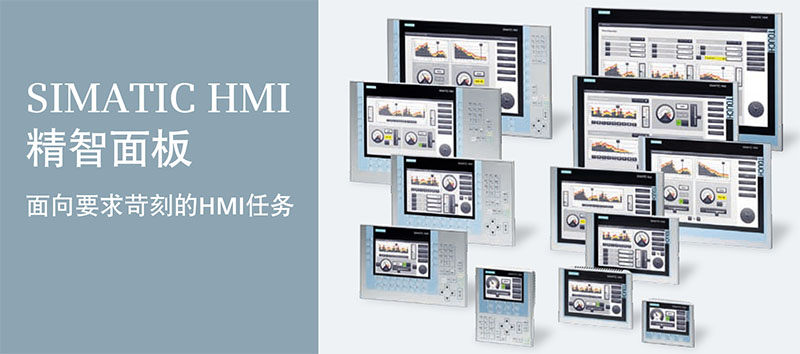

• 4 ~ 22 寸的各种规格，支持触摸屏操作和/或按键操作
• 色彩绚丽的宽屏显示
• 所有触摸屏均支持垂直安装，可有效减少占用空间或满足特殊设计要求
• 集成高端功能：归档、VB 脚本并支持工厂各种文档显示（如 PDF 或标准网页）
• 数据安全，万无一失
• 调试更为简单快捷，设备维修更为便捷
• 集成系统诊断功能
• 可广泛用于全球各行各业
• 配有各种通信接口
• 7寸以上面板，集成有PROFINET 交换机
• 轻松驾驭户外的极端环境

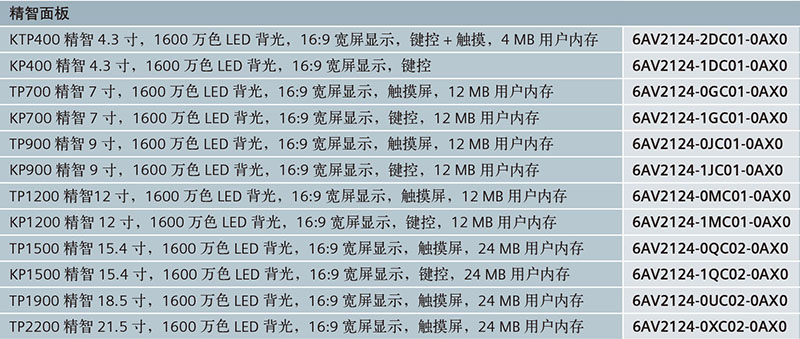

型号 | 6AV2124-0XC02-0AX0 | |
类别 | TP2200 精智；22英寸，触摸 | |
显示屏 | TFT宽屏显示，1600 万色，LED 背光 | |
尺寸（英寸） | 21.5 | |
分辨率（宽 x 高，像素） | 1920×1080 | |
背光平均无故障时间（MTBF10），小时） | 30,000 | |
前面板尺寸（mm） | 560×380 | |
操作方式 | 触摸屏 | |
功能按键（可编程）/系统键 | —/ — | |
可用内存 | 用户内存 | 24 MB |
可选内存/配方内存 | 24MB/4MB | |
报警缓冲区 | √ | |
接口 | 串口 / MPI / PROFIBUS DPPROFINET（以太网） | √/ √ / √ / 3 |
主USB 口 / USB 设备 | 2 / 1 | |
CF / MMC / SD 卡插槽 | – / √ / √ | |
功能（使用 WinCC V11 进行组态 ） | 报警系统（报警数量 / 报警类别） | 6000 / 32 |
画面数 | 750 | |
变量 | 4096 | |
矢量图 | √ | |
棒图 / 曲线图 | √ / f (t)，f (x) | |
画面模板 | √ | |
配方 | 500 | |
归档 / VB 脚本 | 200 / 200 | |
编程器功能 | 状态/控制，诊断信息浏览器 | |
连接的控制器 | SIMATIC S7 / SIMATIC WinAC | √ / √ |
SIMATIC S5 / SIMATIC 505 | – / – | |
SINUMERIK / SIMOTION | – / – | |
Allen Bradley / Mitsubishi | √ / √ | |
Modicon / Omron | √ / √ | |
可用组态软件 | WinCC Comfort V11 或更高版本 | |
选件，应用程序 | Sm@rtService / Sm@rtAccess /Audit / Logon | √ / – / √ / √ |
OPC 服务器 / IE 浏览器 | √ / √ | |
净重 | 7.1kg | |
