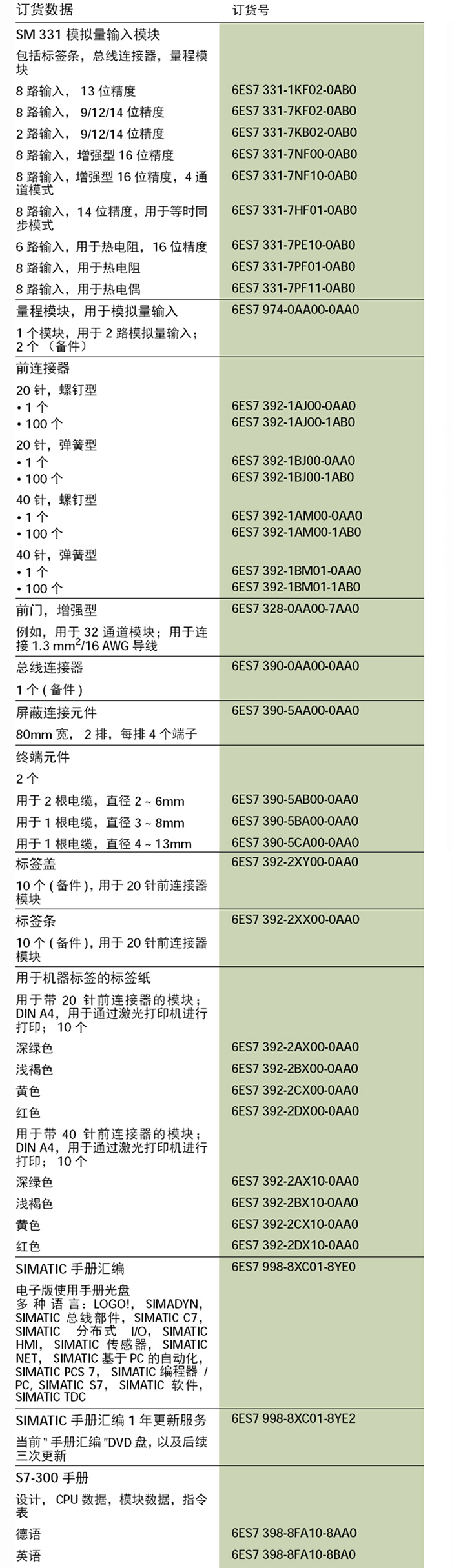

西门子/SIEMENS 6ES7331-7PF01-4AB1模拟量输入模块

电源电压：负载电压 L+

• 额定值(DC)

• 反极性保护

24V

是

输入电流：从负载电压 L+（空载），最大

240mA

从背板总线5V DC，最大

100mA

典型功耗

4.6W

模拟量输出点数

• 测量电阻时

电压输入允许的输入电压（毁坏限制），最大值

8

8

75 V; 35V DC 连续电压，最大1s内DC 75V（占空比 1：20）

输入范围

电阻温度计、电阻

输入范围，电阻温度计

Cu 10；Ni 100；Ni 1000；LG-Ni 1000；Ni 120；Ni 200；Ni 500；Pt 100；Pt 1000；Pt 200；Pt 500

输入范围（额定值），电阻

0 至 150 欧姆；0 至 300 欧姆； 0 至 600 欧姆

特性线性化，可参数化

-用于电阻温度计

√

Pt100, Pt200, Pt500, Pt1000, Ni100,   Ni120, Ni200, Ni500, Ni1000,Cu10；（标准/气候）

导线屏蔽，最大值

100m

测量原理

集成和转换时间/每通道分辨率

• 带有过调制的分辨率（包括符号在内的位数），最大值

• 可参数化的集成时间

• 基本转换时间 (ms)

• 对于干扰频率 f1（单位 Hz）的干扰电压抑制

集成

16 bit； 二进制补码

是

最多4 个通道：每个组件10 ms，从第5个通道起，每个组件190ms，8个通道：80ms

400 / 60 / 50 Hz

信号传感器连接

• 对于利用两线制接口进行的电阻测量

• 对于利用三线制接口进行的电阻测量

• 对于利用四线制接口进行的电阻测量

是；无电阻修正

是

是

整个温度范围内的操作错误限制

• 电阻，与输入范围有关，(+/-)

• 热电阻，与输入范围有关，(+/-)

0.1 %

+/- 1 K

基本错误限制（25 °C 时的操作错误限制）

• 电阻，与输入范围有关，(+/-)

• 热电阻，与输入范围有关，(+/-)

0.05 %

+/- 0.5 K

诊断功能

√；可参数化

• 诊断报警

• 极限值报警

√；每组可参数化

√；可参数化

诊断信息可读

√

累积故障SF(红色)

√

模拟输出电位隔离: 在通道和背板总线之间

√

绝缘测试，使用

DC 500 V

连接器

前连接器，螺钉触点，40针

外形尺寸（宽度×高度×深度）mm

40×125×120

约重

272g
