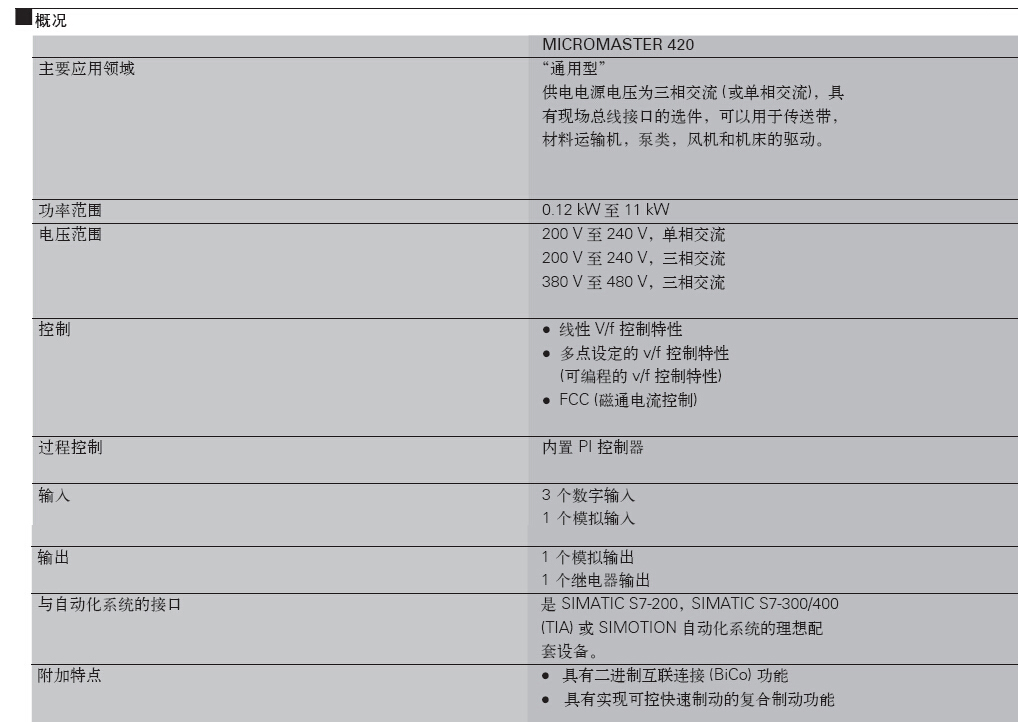

| 应用 | MICROMASTER 420 变频器适合用于各种变速驱动装置，尤其适合用于水泵，风机和传送带系统的驱动装置。它的特点是设备性能面向用户的需求， 并且使用方便。它的电源电压规格很多， 因而可在世界范围内应用 |
| 设计 | MICROMASTER 420 具有模块化的设计。操作面板和通讯模块可以不使用任何工具， 非常方便地用手进行更换 |
| 主要特征 | l 调试简单 l 模块化的结构，因而组态具有最大的灵活性 l 具有三个完全可编程的隔离的数字输入 l 一个可标定的模拟输入 (0V至 10V) ；它也可以作为第 4个数字输入来使用 l 一个可编程的模拟输出(0mA 至 20mA) l 一个完全可编程的继电器输出 (30V，直流/5A，电阻负载或 250V，交流/2A， 感性负载) l 采用较高的开关频率时，电动机运行的噪声很小 (在脉冲的开关频率较高的情况下，额定输出电流要降格使用) l 完善的变频器和电动机保护功能 |

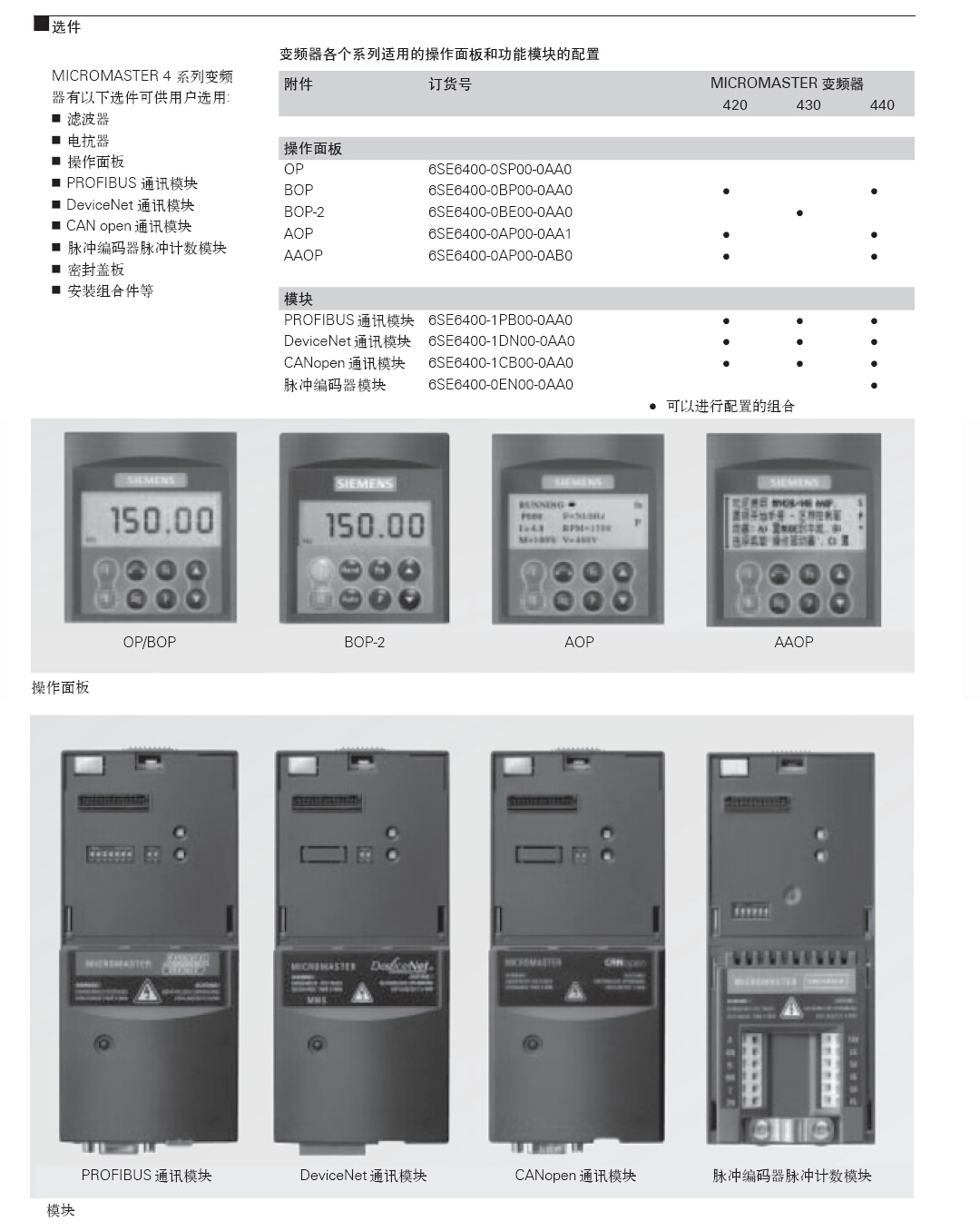

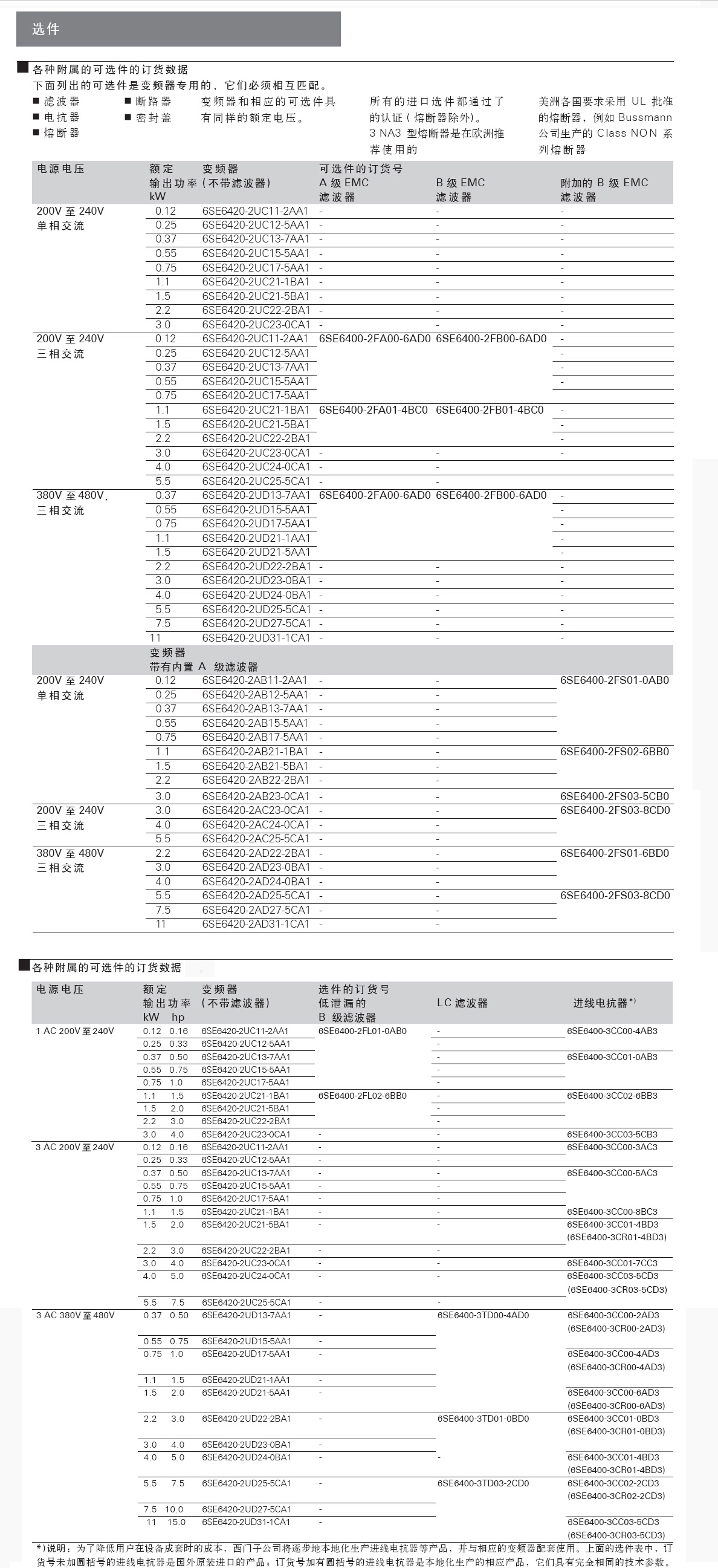

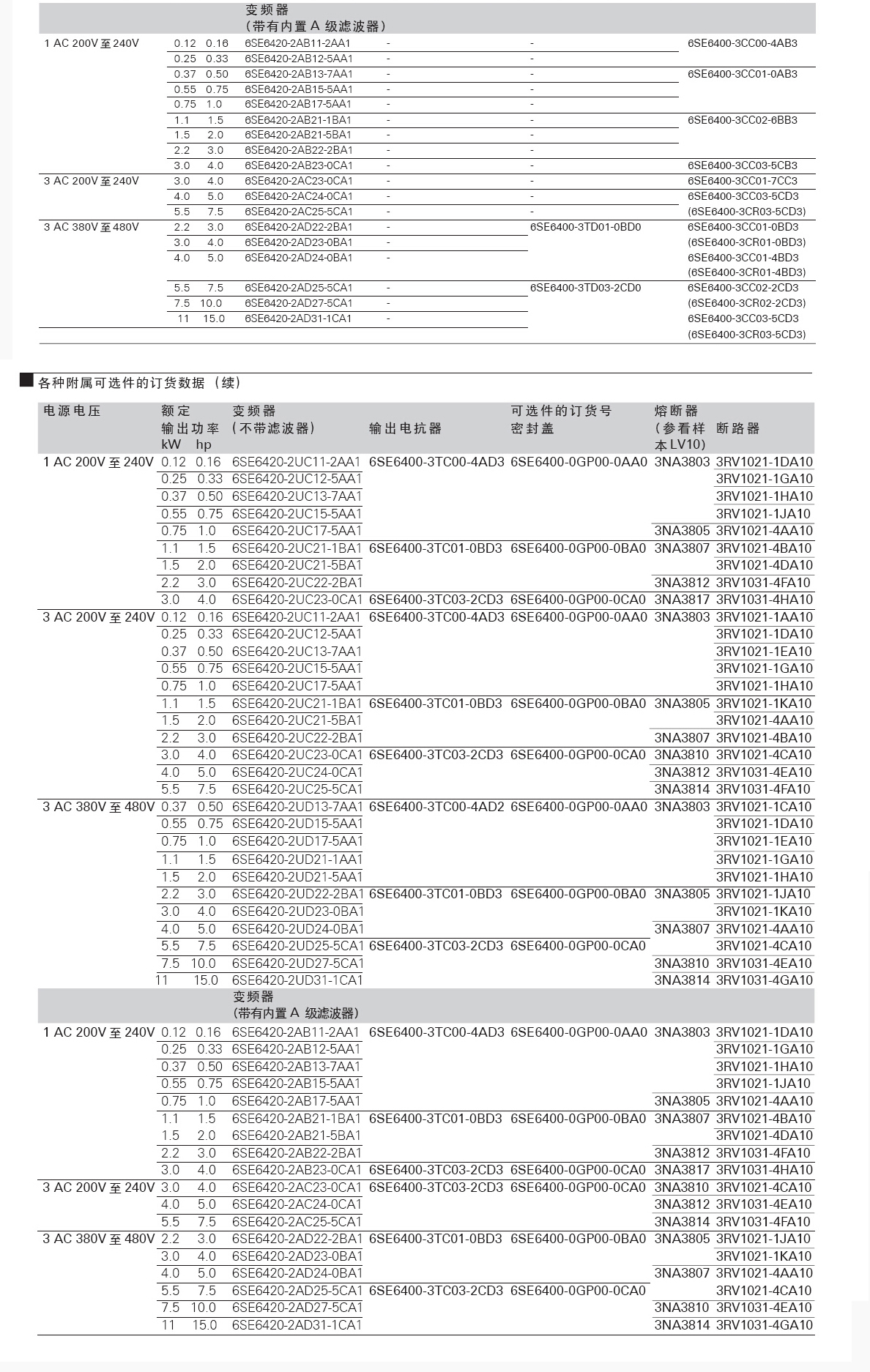

| 可选项 | l A 级/B 级 EMC 滤波器 l LC 滤波器 l 进线电抗器 l 输出电抗器 l 密封盖 l 对变频器进行参数化的BOP 基本操作板 l 具有多种文本显示功能的高级操作板 AOP l 适合亚洲地区使用的高级操作板A A O P，带有汉语和英语解释的文本显示。 l 通讯模块：PROFIBUS、DeviceNet、CANopen l PC 连接组合件 l 控制柜门上安装操作板的组合件 l PC 调试工具，在 windows95/98 和 NT/2000 /XP Professional下运行 l 与Drive ES 的TIA 集成 |
| 国际标准 | l MICROMASTER 420 变频器符合 EU 低电压规范的要求；变频器带有滤波器时，也符合 EU EMC 规范的要求。 l MICROMASTER 420 变频器带欧盟 l |
| 机械结构的特点 | l 模块化设计 l 工作温度-10℃～+50℃ l 紧凑型结构， 单位空间内的变频器 kw 数高。 l 电缆连接方便， 电源和电动机接线相互隔离，达到最佳的电磁兼容性效果。 l 操作板可以与变频器分离安装 l 控制端子的连接不用螺丝 |
| 控制性能的特点 | l 最新的 IGBT 技术 l 数字的微处理器控制 l 磁通电流控制 (FCC)，可以改善动态响应特性，优化电动机的控制 l 线性 v/f 控制 l 平方 v/f 控制 l 多点 v/f 特性(可编程的 v/f 特性) l 捕捉再起动 l 滑差补偿 l 在电源消失或故障以后自动再起动功能 l 用于简单过程控制的内置 PI 控制器 l 可编程的加速度/ 减速度 l 斜坡函数，0 秒至 650 秒 l 斜坡起始段和结束段的平滑功能 l 快速电流限制 ( F C L ) 功能， 避免运行中不应有的跳闸 l 快速的， 可重复的数字输入响应时间 l 采用高分辨率的 10 位二进制模拟输入， 实现速度的精调 l 复合制动， 实现快速而可控的制动 l 具有 4 个跳转频率 l 可拆卸的“Y ”形接线电容器，可用于 IT (中性点不接地) 供电电源 ( 供电电源中性点不接地时，“ y ”形接线电容器必须被拆除， 并安装输出电抗器) |
| 保护的特点 | l 过载能力为 150% 额定负载电流， 持续时间 6 0秒，间隔周期 5 分钟 l 过电压/ 欠电压保护 l 变频器过温保护 l 电机过温保护的PTC，可以通过数字量输入直接接入， 由功能块实现。（也可以通过辅助控制电路实现） l 接地故障保护 l 短路保护 l l 电动机堵转保护 l 防止失速 l 参数连锁 |
