导线截面:0.5-1.5mm2(美国线规22-16) 最大电流:Imax=19A

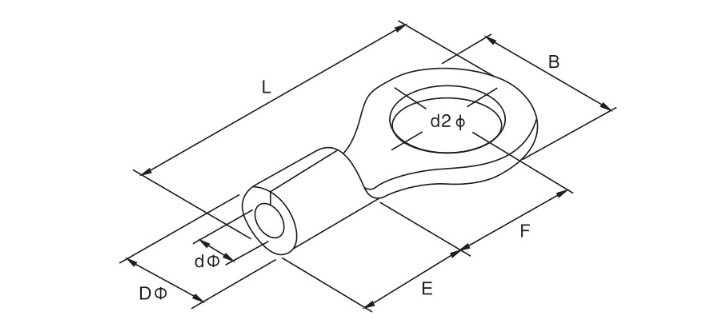

编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 1.25-3 | #4 | 3.2 | 5.7 | 12.6 | 4.95 | 4.8 | 3.4 | 1.7 |
RNB 1.25-4 | #8 | 4.3 | 6.6 | 14.4 | 6.3 | |||
RNB 1.25-5 | #10 | 5.3 | 8.0 | 15.8 | 7.0 | |||
RNB 1.25-6 | 1/4 | 6.4 | 11.6 | 21.8 | 11.1 | |||
RNB 1.25-8 | 5/16 | 8.4 | 11.6 | 21.8 | 11.1 | |||
RNB 1.25-10 | 3/8 | 10.5 | 13.6 | 25.5 | 13.6 |
导线截面:1.5-2.5mm2(美国线规16-14) 最大电流:Imax=27A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 2-3 | #4 | 3.2 | 6.6 | 12.3 | 4.3 | 4.8 | 4.1 | 2.3 |
RNB 2-4 | #8 | 4.3 | 6.6 | 16.0 | 7.0 | |||
RNB 2-5 | #10 | 5.3 | 8.5 | 16.8 | 7.75 | |||
RNB 2-6 | 1/4 | 6.4 | 12.0 | 21.8 | 11.0 | |||
RNB 2-8 | 5/16 | 8.4 | 12.0 | 21.8 | 11.0 | |||
RNB 2-10 | 3/8 | 10.5 | 13.6 | 25.5 | 13.9 |
导线截面2.5-4mm2(美国线规14-12) 最大电流:Imax=37A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 3-4 | #8 | 4.3 | 8.0 | 18.0 | 7.7 | 6.0 | 5.0 | 3.0 |
RNB 3-5 | #10 | 5.3 | 8.0 | 18.0 | 7.7 | |||
RNB 3-6 | 1/4 | 6.4 | 12.0 | 21.4 | 7.7 |
导线截面4-6mm2(美国线规12-10) 最大电流:Imax=48A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 5.5-4 | #8 | 4.3 | 7.2 | 15.7 | 5.9 | 6.8 | 5.6 | 3.4 |
RNB 5.5-5 | #10 | 5.3 | 9.5 | 19.8 | 8.3 | |||
RNB 5.5-6 | 1/4 | 6.4 | 12.0 | 25.8 | 13.0 | |||
RNB 5.5-8 | 5/16 | 8.4 | 15.0 | 28.0 | 13.7 | |||
RNB 5.5-10 | 3/8 | 10.5 | 15.0 | 28.0 | 13.7 | |||
RNB 5.5-12 | 1/2 | 13.0 | 19.2 | 32.4 | 16.0 |
导线截面6-10mm2(美国线规8) 最大电流:Imax=62A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 8-5 | #10 | 5.3 | 8.8 | 23.8 | 11.1 | 8.5 | 7.2 | 4.5 |
RNB 8-6 | 1/4 | 6.4 | 12.0 | 23.8 | 9.3 | |||
RNB 8-8 | 5/16 | 8.4 | 15.0 | 29.8 | 13.8 | |||
RNB 8-10 | 3/8 | 10.5 | 15.0 | 29.38 | 13.8 |
导线截面10-16mm2(美国线规6) 最大电流:Imax=88A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 14-5 | #10 | 5.3 | 12.0 | 29.8 | 13.3 | 10.5 | 9.0 | 5.8 |
RNB 14-6 | 1/4 | 6.4 | 12.0 | 29.8 | 13.3 | |||
RNB 14-8 | 5/16 | 8.4 | 16.0 | 32.8 | 14.5 | |||
RNB 14-10 | 3/8 | 10.5 | 16.0 | 32.8 | 14.5 | |||
RNB 14-12 | 1/2 | 13.0 | 22.0 | 41.0 | 19.5 |
导线截面16-25mm2(美国线规4) 最大电流:Imax=115A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 22-6 | 1/4 | 6.4 | 12.2 | 33.2 | 14.5 | 12.0 | 11.5 | 7.7 |
RNB 22-8 | 5/16 | 8.4 | 16.5 | 33.7 | 13.5 | |||
RNB 22-10 | 3/8 | 10.5 | 16.5 | 33.7 | 13.5 | |||
RNB 22-12 | 1/2 | 13.0 | 22.0 | 42.5 | 19.5 |
导线截面35-50mm2(美国线规2) 最大电流:Imax=160A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 38-6 | #10 | 5.3 | 15.3 | 39.0 | 18.3 | 14.0 | 13.3 | 9.4 |
RNB 38-8 | 5/16 | 8.4 | 15.3 | 39.0 | 18.3 | |||
RNB 38-10 | 3/8 | 10.5 | 15.3 | 39.0 | 18.3 | |||
RNB 38-12 | 1/2 | 13.0 | 22.0 | 42.7 | 17.7 |
导线截面50-70mm2(美国线规1/0) 最大电流:Imax=215A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 60-6 | 1/4 | 6.4 | 22.0 | 49.7 | 20.7 | 18.0 | 15.4 | 11.4 |
RNB 60-8 | 5/16 | 8.4 | 22.0 | 49.7 | 20.7 | |||
RNB 60-10 | 3/8 | 10.5 | 22.0 | 49.7 | 20.7 | |||
RNB 60-12 | 1/2 | 13.0 | 22.0 | 49.7 | 20.7 |
导线截面70-95mm2(美国线规2/0) 最大电流:Imax=235A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 70-6 | 1/4 | 6.4 | 24.0 | 51.0 | 20.0 | 19.0 | 17.5 | 13.3 |
RNB 70-8 | 5/16 | 8.4 | 24.0 | 51.0 | 20.0 | |||
RNB 70-10 | 3/8 | 10.5 | 24.0 | 51.0 | 20.0 | |||
RNB 70-12 | 1/2 | 13.0 | 24.0 | 51.0 | 20.0 |
导线截面95-120mm2(美国线规3/0) 最大电流:Imax=255A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 80-6 | 1/4 | 6.4 | 27.0 | 54.2 | 20.7 | 20.0 | 19.5 | 14.5 |
RNB 80-8 | 5/16 | 8.4 | ||||||
RNB 80-10 | 3/8 | 10.5 |
导线截面120-150mm2(美国线规4/0) 最大电流:Imax=300A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 100-6 | 1/4 | 6.4 | 28.5 | 55.6 | 20.4 | 21.0 | 22.1 | 16.4 |
RNB 100-8 | 5/16 | 8.4 | 28.5 | 55.6 | 20.4 | |||
RNB 100-10 | 3/8 | 10.5 | 28.5 | 55.6 | 20.4 | |||
RNB 100-12 | 1/2 | 13.0 | 28.5 | 55.6 | 20.4 | |||
RNB 100-14 | 9/16 | 15.0 | 28.5 | 55.6 | 20.4 | |||
RNB 100-16 | 5/8 | 17.0 | 32.0 | 69.0 | 32.0 |
导线截面150-185mm2(美国线规250/300MCB) 最大电流:Imax=395A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 150-8 | 5/12 | 8.4 | 36.0 | 66.0 | 23.0 | 27.0 | 26.6 | 19.5 |
RNB 150-10 | 3/8 | 10.5 | 36.0 | 66.0 | 23.0 | |||
RNB 150-12 | 1/2 | 13.0 | 36.0 | 66.0 | 23.0 | |||
RNB 150-14 | 9/16 | 15.0 | 36.0 | 66.0 | 23.0 | |||
RNB 150-16 | 5/8 | 17.0 | 36.0 | 66.0 | 23.0 |
导线截面185-240mm2(美国线规300/350MCB) 最大电流:Imax=440A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 180-14 | 9/16 | 15.0 | 38.0 | 69.6 | 24.5 | 28.5 | 28.5 | 21.0 |
RNB 180-22 | 7/8 | 23.0 | 38.5 | 86.6 | 39.0 |
导线截面240-300mm2(美国线规400/500MCB) 最大电流:Imax=470A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 200-14 | 9/16 | 15.0 | 44.0 | 72.0 | 24.5 | 31.5 | 32.5 | 24.0 |
RNB 200-24 | 15/16 | 25.0 | 44.0 | 91.0 | 37.5 |
导线截面300-400mm2(美国线规500/600MCB) 最大电流:Imax=650A
编号 | 美制螺栓号 | 螺栓口直径(mm) | 尺寸 | |||||
B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
RNB 325-24 | 15/16 | 25.0 | 50.5 | 105.7 | 45.0 | 35.5 | 37.5 | 28.0 |
