产品介绍 Overview
施耐德变频器：
ATV312变频器
性能描述:
●200…240 V单相，0.18 kW至2.2 kW（ATV 312...M2）
●200…240 V三相，0.18 kW至15 kW（ATV 312...M3 ）
●380…500 V三相，0.37 kW至15 kW（ATV 312...N4 ）
●525…600 V三相，0.75 kW至15 kW（ATV 312...S6 ）
●内置Modubs 和CANopen协议，提供CANopen 菊花链、Profibus DP、DeviceNet
●全新的用户界面，支持中文操作面板
●提供简易型和多功能下载器，方便参数配置
●全部涂层，适应各种恶劣环境，变频器顶部提供IP41防护等级；
●可拆卸端子模块化设计，节省成本，安装方便；
●同级别最高耐压，标准电压波动-15%~10%，允许电压跌落50%;
●M2和N4内置EMC滤波器
●最宽工作温度， -10℃ ~ +50 ℃不降容，最高可达+60 ℃
●超强输出特性，内置制动单元，过力矩至170%～200%
●并排安装，节省空间；
应用范围：
●纺织机械
●印刷包装机械
●物流输送、自动化流水线等
●机床，木工机械
●小型风机、泵类应用
●专用机械（塑机、建机等）
ATV61变频器
性能描述:
●3相异步电机（功率范围为0.75至800 kW）变频器，用于可变转矩应用系列说明
●3相 200/240 V - 380/480 V - 500/690 V
●UL类型1/IP20，从0.75至800 kW
●UL类型12/IP54，从0.75至800 kW
●速度范围：在开环模式下为1:100
●过载：110% ...120% - 60 s
●图形终端：纯文本，导航按钮，可以立即起动的“简单起动”菜单，能够马上从ATV61的所有性能中获益
●集成A类或B类EMC滤波器
●节能法，二次电机控制法
●符合国际标准和认证：CE，UL，CSA，C-Tick
●集成Modbus与CANopen
●用于工业的通信卡：Ethernet，FIPIO，Modus Plus，DeviceNet， Interbus-S，Unitelway；用于建筑的通信卡：LonWorks，BACnet，METASYS N2与Apogee FLN
●输入/输出扩展卡
●可编程多泵卡：ATV38兼容性与新的应用软件
●PowerSuite软件： 配置、设置以及从应用软件中保存参数
●经济型设计
●有150多个功能可供使用
●保护电机与变频器
●安全功能：“断电”，ATEX
应用范围:
●该系列专用于工业市场和建筑市场的泵类和风机应用：性能优越，功能先进
●高性能可变转矩应用：
-风机：带有强制功能的安全性（故障禁止，选择行进方向和参考速度）
-多泵：通过使用可编程多泵卡， Altivar 61可在管理多个泵时具有灵活性、用户友好性和适应性
-泵类：对于装置欠载保护、过载保护和流体缺失检测保护所需的必要功能
ATV71变频器
性能描述：
3相同步电机与3相异步电机变频器，电机功率范围为0.37至630 kW
200...240 V单相
200...240 V/380...690 V 3相, 50/60 Hz
●通过带或不带传感器的磁通矢量控制进行速度调节
●速度范围：在带有速度反馈的闭环模式下为1至1000，在开环模式下为1至100
●图形终端：纯文本，导航按钮，可配置的功能键，“简单起动”菜单...
●保护电机与变频器
●“断电”安全功能，ATEX安全功能
●超过150种功能可供使用：PID调节器，适用于移动、提升与快速定向运动的制动器控制...
●集成A类EMC滤波器
●集成Modbus与CANopen
●输入/输出扩展卡，编码器接口卡
●通信卡：Fipio，Ethernet，Modbus Plus，Profibus DP，DeviceNet， Uni-Telway，INTERBUS
●内置控制器可编程卡
应用范围：
●高性能应用（恒转矩）：
-物料搬运
-起重
-木材加工机械
-加工机械
-纺织机械
-包装
西门子变频器：
MicroMaster420系列标准变频器（基本型）
主要特征：
◆200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW；
◆380V-480V±10%，三相，交流，0.37kW-11kW；
◆模块化结构设计，具有最多的灵活性；
◆标准参数访问结构，操作方便。
控制功能：
◆线性v/f控制，平方v/f控制，可编程多点设定v/f控制；
◆磁通电流控制（FCC），可以改善动态响应特性；
◆最新的IGBT技术，数字微处理器控制；
◆数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；
◆集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；
◆具有7个固定频率，4个跳转频率，可编程；
◆"捕捉再起动"功能；
◆在电源消失或故障时具有"自动再起动"功能；
◆灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
◆快速电流限制（FCL），防止运行中不应有的跳闸；
◆有直流制动和复合制动方式提高制动性能；
◆采用BiCo技术，实现I/O端口自由连接。
保护功能：
◆过载能力为150％额定负载电流，持续时间60秒；
◆过电压、欠电压保护；
◆变频器过温保护；
◆接地故障保护，短路保护；
◆I2t电动机过热保护；
◆采用PTC通过数字端接入的电机过热保护；
◆采用PIN编号实现参数连锁；
◆闭锁电机保护，防止失速保护。
西门子MicroMaster430系列标准变频器（节能型）
主要特征：
◆380V-480V±10%，三相，交流，7.5kW-250kW；
◆风机和泵类变转矩负载专用；
◆牢固的EMC（电磁兼容性）设计；
◆控制信号的快速响应；
控制功能：
◆线性v/f控制，并带有增强电机动态响应和控制特性的磁通电流控制（FCC），多点 v/f控制；
◆内置PID控制器；
◆快速电流限制，防止运行中不应有的跳闸；
◆数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；
◆具有15个固定频率，4个跳转频率，可编程；
◆采用BiCo技术，实现I/O端口自由连接；
◆集成RS485通讯接口，可选PROFIBUS-DP通讯模块；
◆灵活的斜坡函数发生器，可选平滑功能；
◆三组参数切换功能：电机数据切换，命令数据切换；
◆风机和泵类专用功能：
-多泵切换
-旁路功能
-手动/自动切换
-断带及缺水检测
-节能方式
保护功能：
◆过载能力为140％额定负载电流，持续时间3秒和110％额定负载电流，持续时间60秒;
◆过电压、欠电压保护；
◆变频器过温保护；
◆接地故障保护，短路保护；
◆I2t电动机过热保护；
◆PTC/KTY电机保护。
富士变频器：
C1S系列：小容量通用紧凑型变频器适用于横向搬运机械、风扇、水泵、离心机、食品机械等多种机械装置；满足高性能化、系统对应、节能、省力化、总体成本下降等各种需求；丰富多样机型，除200V系列（单相）以外，400V系列也已系列化。分别对应EMC滤波器内装置，制动电阻内置型，RS485通信对应型。
●输出电压/频率（V/Hz）：3相 380,400V， 415V/50Hz、 3相 380,400,440,460V/60Hz；
最高、基本输出频率：25-400Hz 可变设定；起动输出频率：0.1-60Hz可变设定；防护等级：IP20
●标配操作面板，不可拆卸
E1S系列：使用自动滑差补偿功能，提高速度控制精度，缩短整定时间；采用高水准的CPU，演算处理能力比以往产品提高了一倍；PG反馈控制功能：速度控制精度更加出色；限制回生能量，控制减速时间，实现减速时无过电压跳闸。
●操作简单，配线便捷，保养简单充实：可拆卸的按键式结构，轻松更换冷却风扇；同时显示变频器信息和设备的维修情况；可以查看过去4次报警的具体内容记录；可拆卸接口卡，使配线作业变简单
●寿命长，低干扰，且符合欧洲RoHS（《关于在电气电子设备中限制使用某些有害物质指令》）
●输出电压/频率（V/Hz）：3相 380-480V， 50/60Hz；最高、基本输出频率：25-400Hz 可变设定；
●起动输出频率：0.1-60Hz可变设定，保持时间0~10s；防护等级：IP20
●标配可拆卸操作面板
F1S系列：具备适合HVAC用途的功能：工频/变频切换；装载完备的PID控制功能；瞬间停电再启动；可实现变频器远程/面板控制方式切换；可实现多种频率设定方法；空转过程中电动机的引入；下限限位器实现睡眠功能。
●有利于节能：装载自动节能运转功能；可实现电力监控；装载冷却风扇的ON/OFF功能
●简单操作、配线：快速安装功能
●便于维护保护功能能完备：可判断主电路电容器的寿命；装载长寿冷却风扇累计运转时间的记录和显示；主电路及印刷基板
上的电解电容器的长寿命化；晶体管中可以输出寿命预报信号；
最多保存过去4次报警记录；输入/输出缺相保护功能，接地保护功能；可利用PTC热敏电阻保护电动机。输出电压/频率（V/Hz）；3相380,440V/50Hz、3相380,400,440,460V/60Hz；
最高、基本输出频率：25-120Hz 可变设定；起动输出频率：0.1-60Hz可变设定，保持时间0~10s；防护等级：IP20
G1S系列：
●通用变频器上配备了PG矢量控制，适合需要高精度定位控制的用途
●提高了富士电机都有的动态转矩矢量控制性能。在动态转矩矢量控制中，充分考虑到电机主电路装置的电压误差，配备了电机常数整定和新式磁通检测，从而即使在低速0.3Hz时，也可实现高启动转矩200%
●通过延长超负荷的额定时间，实现了短时间内最大量的加减速功能，从而提高了切削机械、搬运机械的工作效率。超负荷耐量：200%-3秒/150%-1分
●增大内置制动电路机型的功率，在22KW以下机型中内置制动电路作为标配，适用于对再生负荷用途更多的上下上下搬运等装置。（7.5KW以下时也无内置制动电阻器）
●无传感器矢量控制，适合使用吊篮式立体停车库等高启动转矩的用途
●提高冲击负荷对应能力，实现了应对急剧负荷变化的高级转矩响应。通过控制磁通，将电机转速的变化控制在最小范围内，从而使震动得到控制。最适合用于切削机械等要求稳定转速的设备
●提高对运转指令的响应性能，缩短了各周期的间隔时间，适合重复运转较多的操作用途
●基本输出频率：25-500Hz可变设定
●启动输出频率：0.1-60Hz可变设定
ATV312变频器
性能描述:
●200…240 V单相，0.18 kW至2.2 kW（ATV 312...M2）
●200…240 V三相，0.18 kW至15 kW（ATV 312...M3 ）
●380…500 V三相，0.37 kW至15 kW（ATV 312...N4 ）
●525…600 V三相，0.75 kW至15 kW（ATV 312...S6 ）
●内置Modubs 和CANopen协议，提供CANopen 菊花链、Profibus DP、DeviceNet
●全新的用户界面，支持中文操作面板
●提供简易型和多功能下载器，方便参数配置
●全部涂层，适应各种恶劣环境，变频器顶部提供IP41防护等级；
●可拆卸端子模块化设计，节省成本，安装方便；
●同级别最高耐压，标准电压波动-15%~10%，允许电压跌落50%;
●M2和N4内置EMC滤波器
●最宽工作温度， -10℃ ~ +50 ℃不降容，最高可达+60 ℃
●超强输出特性，内置制动单元，过力矩至170%～200%
●并排安装，节省空间；
应用范围：
●纺织机械
●印刷包装机械
●物流输送、自动化流水线等
●机床，木工机械
●小型风机、泵类应用
●专用机械（塑机、建机等）
ATV61变频器
性能描述:
●3相异步电机（功率范围为0.75至800 kW）变频器，用于可变转矩应用系列说明
●3相 200/240 V - 380/480 V - 500/690 V
●UL类型1/IP20，从0.75至800 kW
●UL类型12/IP54，从0.75至800 kW
●速度范围：在开环模式下为1:100
●过载：110% ...120% - 60 s
●图形终端：纯文本，导航按钮，可以立即起动的“简单起动”菜单，能够马上从ATV61的所有性能中获益
●集成A类或B类EMC滤波器
●节能法，二次电机控制法
●符合国际标准和认证：CE，UL，CSA，C-Tick
●集成Modbus与CANopen
●用于工业的通信卡：Ethernet，FIPIO，Modus Plus，DeviceNet， Interbus-S，Unitelway；用于建筑的通信卡：LonWorks，BACnet，METASYS N2与Apogee FLN
●输入/输出扩展卡
●可编程多泵卡：ATV38兼容性与新的应用软件
●PowerSuite软件： 配置、设置以及从应用软件中保存参数
●经济型设计
●有150多个功能可供使用
●保护电机与变频器
●安全功能：“断电”，ATEX
应用范围:
●该系列专用于工业市场和建筑市场的泵类和风机应用：性能优越，功能先进
●高性能可变转矩应用：
-风机：带有强制功能的安全性（故障禁止，选择行进方向和参考速度）
-多泵：通过使用可编程多泵卡， Altivar 61可在管理多个泵时具有灵活性、用户友好性和适应性
-泵类：对于装置欠载保护、过载保护和流体缺失检测保护所需的必要功能
ATV71变频器
性能描述：
3相同步电机与3相异步电机变频器，电机功率范围为0.37至630 kW
200...240 V单相
200...240 V/380...690 V 3相, 50/60 Hz
●通过带或不带传感器的磁通矢量控制进行速度调节
●速度范围：在带有速度反馈的闭环模式下为1至1000，在开环模式下为1至100
●图形终端：纯文本，导航按钮，可配置的功能键，“简单起动”菜单...
●保护电机与变频器
●“断电”安全功能，ATEX安全功能
●超过150种功能可供使用：PID调节器，适用于移动、提升与快速定向运动的制动器控制...
●集成A类EMC滤波器
●集成Modbus与CANopen
●输入/输出扩展卡，编码器接口卡
●通信卡：Fipio，Ethernet，Modbus Plus，Profibus DP，DeviceNet， Uni-Telway，INTERBUS
●内置控制器可编程卡
应用范围：
●高性能应用（恒转矩）：
-物料搬运
-起重
-木材加工机械
-加工机械
-纺织机械
-包装
西门子变频器：
MicroMaster420系列标准变频器（基本型）
主要特征：
◆200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW；
◆380V-480V±10%，三相，交流，0.37kW-11kW；
◆模块化结构设计，具有最多的灵活性；
◆标准参数访问结构，操作方便。
控制功能：
◆线性v/f控制，平方v/f控制，可编程多点设定v/f控制；
◆磁通电流控制（FCC），可以改善动态响应特性；
◆最新的IGBT技术，数字微处理器控制；
◆数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；
◆集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；
◆具有7个固定频率，4个跳转频率，可编程；
◆"捕捉再起动"功能；
◆在电源消失或故障时具有"自动再起动"功能；
◆灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
◆快速电流限制（FCL），防止运行中不应有的跳闸；
◆有直流制动和复合制动方式提高制动性能；
◆采用BiCo技术，实现I/O端口自由连接。
保护功能：
◆过载能力为150％额定负载电流，持续时间60秒；
◆过电压、欠电压保护；
◆变频器过温保护；
◆接地故障保护，短路保护；
◆I2t电动机过热保护；
◆采用PTC通过数字端接入的电机过热保护；
◆采用PIN编号实现参数连锁；
◆闭锁电机保护，防止失速保护。
西门子MicroMaster430系列标准变频器（节能型）
主要特征：
◆380V-480V±10%，三相，交流，7.5kW-250kW；
◆风机和泵类变转矩负载专用；
◆牢固的EMC（电磁兼容性）设计；
◆控制信号的快速响应；
控制功能：
◆线性v/f控制，并带有增强电机动态响应和控制特性的磁通电流控制（FCC），多点 v/f控制；
◆内置PID控制器；
◆快速电流限制，防止运行中不应有的跳闸；
◆数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；
◆具有15个固定频率，4个跳转频率，可编程；
◆采用BiCo技术，实现I/O端口自由连接；
◆集成RS485通讯接口，可选PROFIBUS-DP通讯模块；
◆灵活的斜坡函数发生器，可选平滑功能；
◆三组参数切换功能：电机数据切换，命令数据切换；
◆风机和泵类专用功能：
-多泵切换
-旁路功能
-手动/自动切换
-断带及缺水检测
-节能方式
保护功能：
◆过载能力为140％额定负载电流，持续时间3秒和110％额定负载电流，持续时间60秒;
◆过电压、欠电压保护；
◆变频器过温保护；
◆接地故障保护，短路保护；
◆I2t电动机过热保护；
◆PTC/KTY电机保护。
富士变频器：
C1S系列：小容量通用紧凑型变频器适用于横向搬运机械、风扇、水泵、离心机、食品机械等多种机械装置；满足高性能化、系统对应、节能、省力化、总体成本下降等各种需求；丰富多样机型，除200V系列（单相）以外，400V系列也已系列化。分别对应EMC滤波器内装置，制动电阻内置型，RS485通信对应型。
●输出电压/频率（V/Hz）：3相 380,400V， 415V/50Hz、 3相 380,400,440,460V/60Hz；
最高、基本输出频率：25-400Hz 可变设定；起动输出频率：0.1-60Hz可变设定；防护等级：IP20
●标配操作面板，不可拆卸
E1S系列：使用自动滑差补偿功能，提高速度控制精度，缩短整定时间；采用高水准的CPU，演算处理能力比以往产品提高了一倍；PG反馈控制功能：速度控制精度更加出色；限制回生能量，控制减速时间，实现减速时无过电压跳闸。
●操作简单，配线便捷，保养简单充实：可拆卸的按键式结构，轻松更换冷却风扇；同时显示变频器信息和设备的维修情况；可以查看过去4次报警的具体内容记录；可拆卸接口卡，使配线作业变简单
●寿命长，低干扰，且符合欧洲RoHS（《关于在电气电子设备中限制使用某些有害物质指令》）
●输出电压/频率（V/Hz）：3相 380-480V， 50/60Hz；最高、基本输出频率：25-400Hz 可变设定；
●起动输出频率：0.1-60Hz可变设定，保持时间0~10s；防护等级：IP20
●标配可拆卸操作面板
F1S系列：具备适合HVAC用途的功能：工频/变频切换；装载完备的PID控制功能；瞬间停电再启动；可实现变频器远程/面板控制方式切换；可实现多种频率设定方法；空转过程中电动机的引入；下限限位器实现睡眠功能。
●有利于节能：装载自动节能运转功能；可实现电力监控；装载冷却风扇的ON/OFF功能
●简单操作、配线：快速安装功能
●便于维护保护功能能完备：可判断主电路电容器的寿命；装载长寿冷却风扇累计运转时间的记录和显示；主电路及印刷基板
上的电解电容器的长寿命化；晶体管中可以输出寿命预报信号；
最多保存过去4次报警记录；输入/输出缺相保护功能，接地保护功能；可利用PTC热敏电阻保护电动机。输出电压/频率（V/Hz）；3相380,440V/50Hz、3相380,400,440,460V/60Hz；
最高、基本输出频率：25-120Hz 可变设定；起动输出频率：0.1-60Hz可变设定，保持时间0~10s；防护等级：IP20
G1S系列：
●通用变频器上配备了PG矢量控制，适合需要高精度定位控制的用途
●提高了富士电机都有的动态转矩矢量控制性能。在动态转矩矢量控制中，充分考虑到电机主电路装置的电压误差，配备了电机常数整定和新式磁通检测，从而即使在低速0.3Hz时，也可实现高启动转矩200%
●通过延长超负荷的额定时间，实现了短时间内最大量的加减速功能，从而提高了切削机械、搬运机械的工作效率。超负荷耐量：200%-3秒/150%-1分
●增大内置制动电路机型的功率，在22KW以下机型中内置制动电路作为标配，适用于对再生负荷用途更多的上下上下搬运等装置。（7.5KW以下时也无内置制动电阻器）
●无传感器矢量控制，适合使用吊篮式立体停车库等高启动转矩的用途
●提高冲击负荷对应能力，实现了应对急剧负荷变化的高级转矩响应。通过控制磁通，将电机转速的变化控制在最小范围内，从而使震动得到控制。最适合用于切削机械等要求稳定转速的设备
●提高对运转指令的响应性能，缩短了各周期的间隔时间，适合重复运转较多的操作用途
●基本输出频率：25-500Hz可变设定
●启动输出频率：0.1-60Hz可变设定
技术参数 Specifications
选型指南 SelectionData

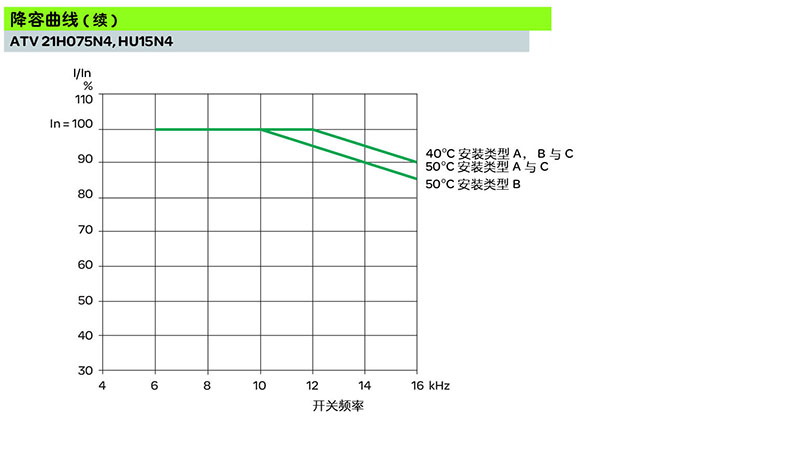

性能曲线 TechnicalCurves

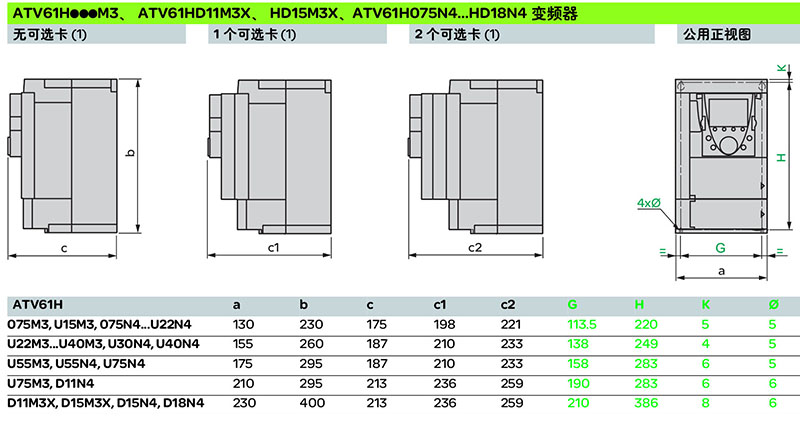

产品尺寸 Dimensions
