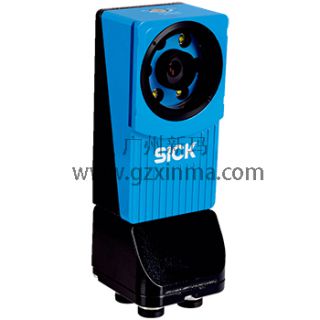

鼠标按住图片可看放大效果SICK西克 图像传感器 VSPP-5F2134
SICK 图像传感器 Inspector系列 是溶整套智能解决方案于一台设备中的产品，并且独立于任务：检验质量和完整性、识别辅助位置或测量应用。坚实的 IP-67 金属外壳与工业应用相匹配，借助智能的图像处理功能，Inspector 完美适用于高速运行的应用情况。灵活的外壳设计用于便捷地与客户各个应用领域的光学要求相匹配。这确保了即使对于难识别的物体（如强反射的零件和彩色标签）进行卓越的检查。Inspector 产品系列通过丰富接口在进行控制、监控和数据采集时提供全面支持。图像传感器具有所有用于集成时客户所需的功能并简化了日常工作。
特点：
• 可在较高速度下进行定位、检查和测量
• 性能强大的“物体查询器”，不受位置、旋转角度和大小的影响
• 独一无二的更换式外壳用于支持扩散器和极为不同的光学配件
• 通过电脑易于操作的分步配置
• 易用的用户界面
• 用于机器集成和 HMI 设计的灵活接口
应用：
• 存储和检索系统的货位识别
• 监控仪表盘的安装过程
• 生产过程中的产品质量在线检测
• 移动式危险区域保护和导航装置
• 由传感器控制的机器人导航装置
• 接合过程中的固定式胶珠检查
• 产品在输送带上的位置识别
规格参数：
| 任务设置 | 检查、定位 |
| 技术 | 2D, 单张图像拍摄, 图像分析 |
| 产品目录 | 可配置设备 |
| 工具包 | 对象搜索, 像素计数器, 边缘像素计数器, 图案, 斑点搜索, 多边形 |
| 传感器 | CMOS 矩阵传感器，灰值 |
| 焦距 | 可调焦距（手动） |
| 校准 | 镜头变形和视图校准，结果以 mm 为单位 |
| 工作距离 | ≥ 50 mm |
| 内部照明的工作距离 | 50 mm ... 200 mm |
| 内部照明装置的视场 | 22 mm x 15 mm ... 79 mm x 58 mm |
| 内部照明 | 白色 |
| LED 分类 | 风险分组 1（低风险，IEC62471 : 2006） |
| 光谱范围 | 大约 400 nm ... 750 nm |
| 离线支持 | 仿真 |
| 镜片 | 可更换型（M12-Mount 接口） |
| 光学规格 | 1/3" |
| 焦距 | 10 mm |
| 接口 | M12，12 针插头；M12，4 针插座 |
| 供电电压 | 24 V DC, ± 20 % |
| 残余纹波 | < 5 Vss |
| 电流消耗 | < 450 mA, 无输出负载 |
| 外壳防护等级 | IP67 |
| 外壳材料 | 铝 |
| 挡风玻璃的材质 | PMMA |
| 重量 | 445 g |
| 尺寸（长 x 宽 x 高） | 100 mm x 53 mm x 38 mm |
| 传感器分辨率 | 640 px x 480 px |
| 扫描/帧率 | 40 fps |
| 监控范围的数量 | 32 |
| 参照对象的数量 | 32 个对象 |
| Ethernet | 支持 , TCP/IP |
| 数据传输率 | 100 Mbit/s |
| EtherCAT® | 支持 , DC (Distributed Clocks), EoE (Ethernet over EtherCAT®), FoE (Files Access over EtherCAT®), CoE (CAN over EtherCAT®) |
| 数据传输率 | 100 Mbit/s |
| 操作界面 | Inspector Viewer, Web 服务器 |
| 配置软件 | SOPAS ET |
| 数据储存和数据调用 | 30 张图片的记录存储器, 在电脑上存储图片, 通过 FTP 进行图片存储 |
| 以太网通信 | 双端口, Web 应用程序 |
| 数字输入 | 4 个输入端 (24 V) |
| 可设置的输入端 | 外部触发器, 编码器输入端, 外部示教, 选择参考储存器 |
| 数字输出 | 3 个输出信号开关装置，24 V（B 型） |
| 可设置的输出端 | 通过逻辑表达式输出, 通过 FTP 亦可进行图片存储 |
| 输出电流 | ≤ 100 mA |
| 标准输出端 | 未检测到物体, 一切正常, 详细错误 |
| 最大编码器频率 | 40 kHz |
| 外部照明控制 | 5 V TTL |
| 冲击负荷 | EN 60068-2-27 |
| 振动负荷 | IEC 60068-2-6 |
| 运行环境温度 | 0 °C ... +45 °C |
| 存储环境温度 | –20 °C ... +70 °C |
